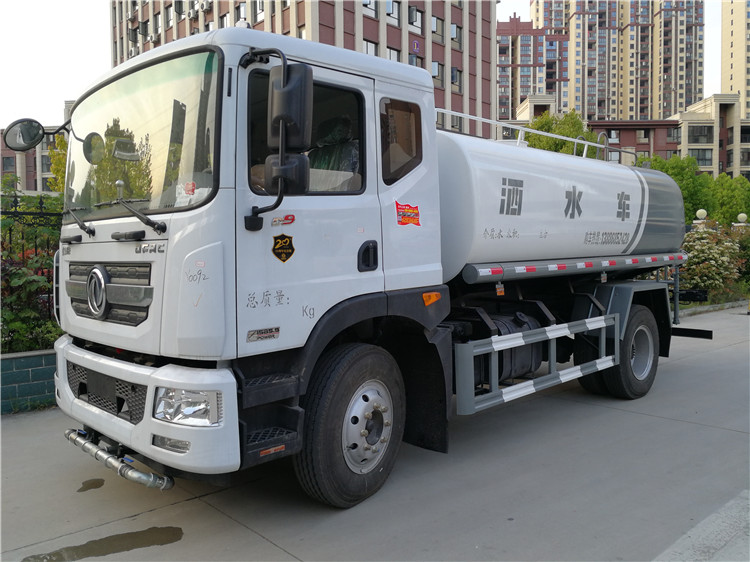

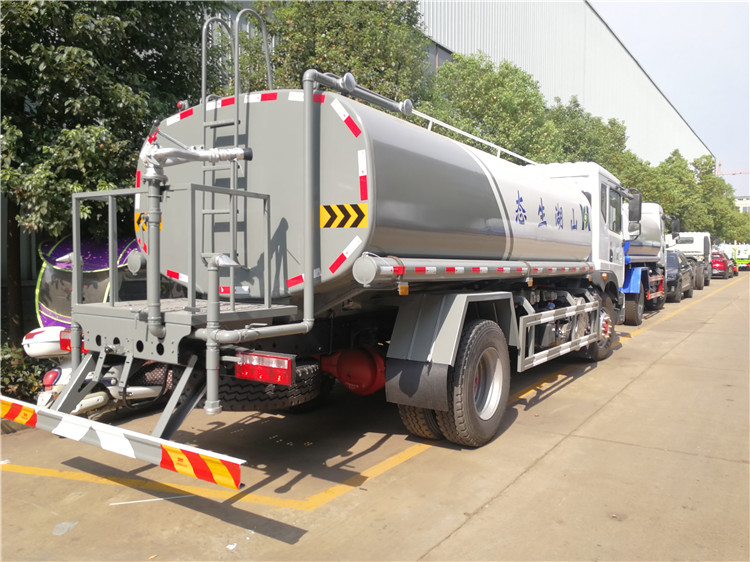

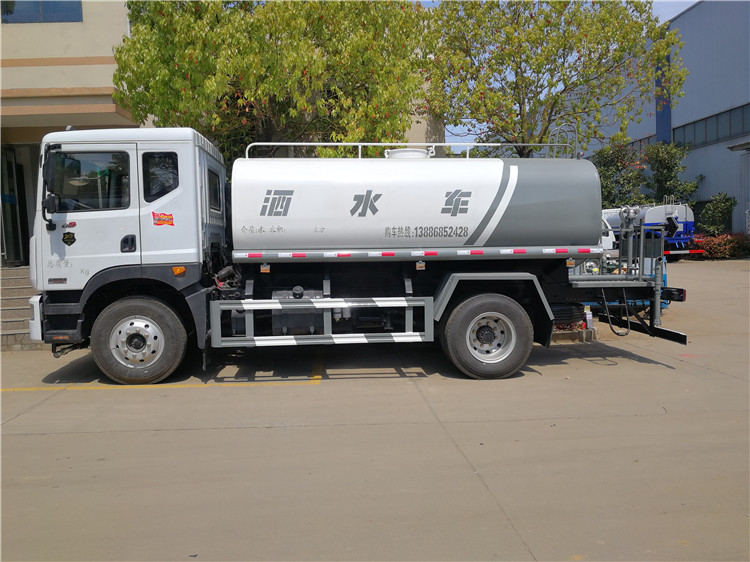

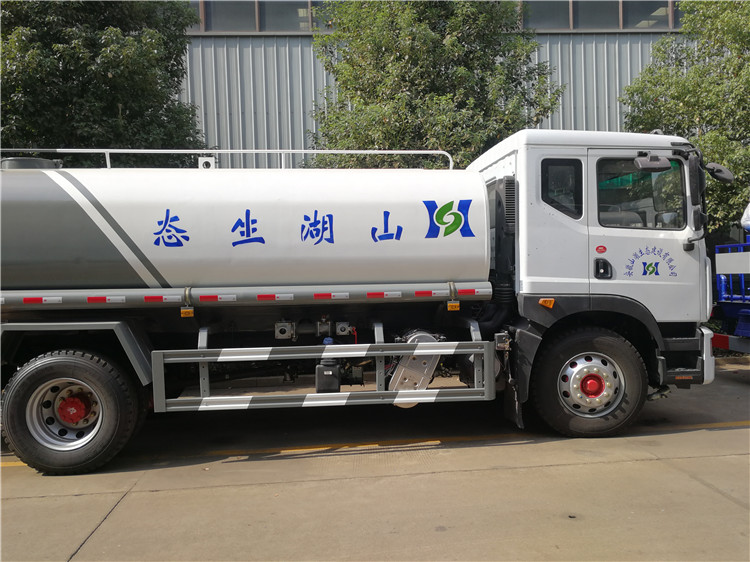

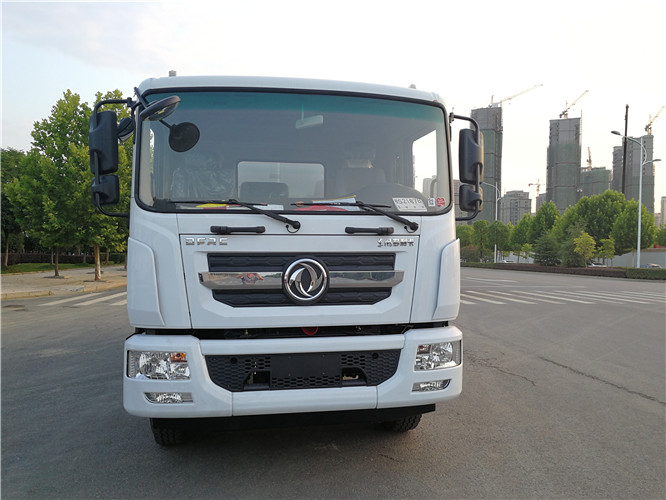

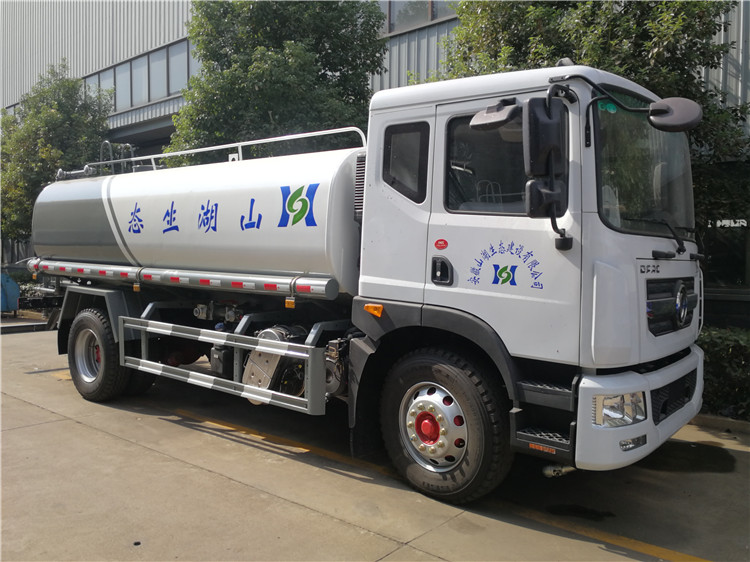

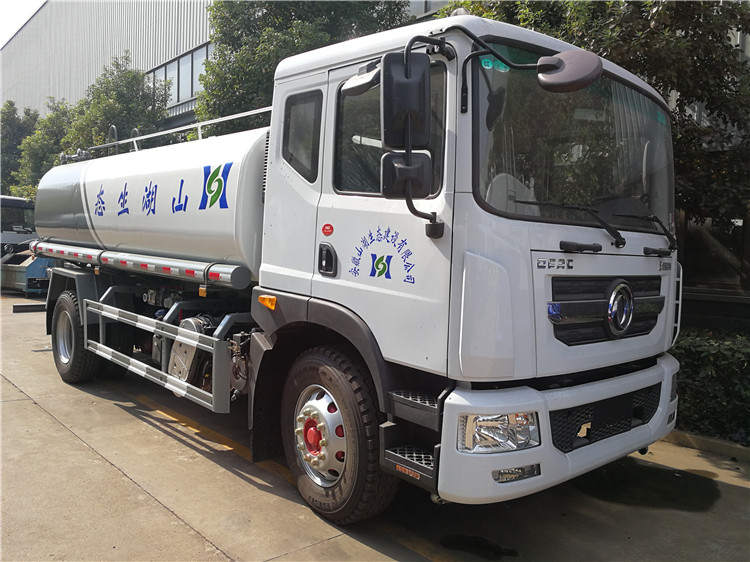

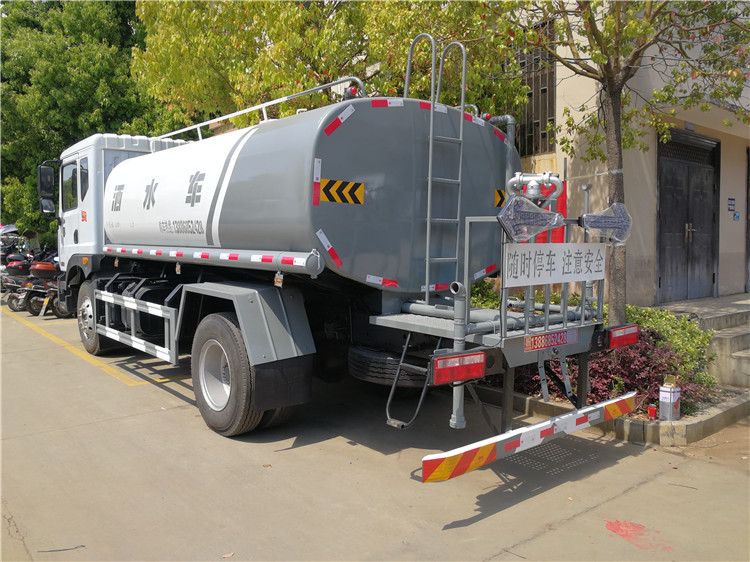

東風D9 多功能灑水車

【主要技術參數】

♦ 總質量(Kg)

▏15800

♦ 罐體容積(m3)

▏12--14.5

♦ 額定載質量(Kg)

▏10175

♦ 外形尺寸

▏7450×2480×3100

♦ 整備質量(Kg)

▏5430

♦ 前懸/后懸

▏1250/2295

♦ 駕駛室準乘人數(人)

▏3

♦ 軸距

▏3950//4500

♦ 接近角/離去角(°)

▏21/12,21/13

♦ 最高車速(Km/h)

▏90

♦ 軸數

▏2

♦ 軸荷(Kg)

▏6000/10000

【底盤技術參數】

♦ 底盤型號

▏EQ1185LJ9CDE

♦ 底盤名稱

▏載貨汽車底盤

♦ 商標名稱

▏東風牌

♦ 生產企業

▏東風汽車股份有限公司

♦ 輪胎數

▏7（含備胎一條）

♦ 鋼板彈簧片數

▏9/11+8,8/10+8,8/11+8,9/10+8

♦ 輪胎規格

▏10.00R20,10.00-20,9.00R20,9.00-20

♦ 燃料種類

▏柴油

♦ 排放標準

▏GB3847-2005,GB17691-2018國Ⅵ 國六

【發動機參數】

♦ 發動機型號

▏發動機生產企業

♦功率(Kw)

♦ ISB210 68

▏東風康明斯發動機有限公司

▏155

♦ YCS04200-68

 B6.2NS6B230

▏廣西玉柴機器股份有限公司

  東風康明斯發動機有限公司

▏147

 169

【其它】

    罐體有效容積14.5立方米;運輸介質:水,密度:1000千克/立方米;整車長(mm)/ 前懸 /后懸 /罐體外形尺寸(長×長軸×短軸)(mm)對應關系為:7450/1205(1250)/2295(2250)/4200×2200×1500

    防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:130×50,后部防護離地高度:470。

    安裝帶ABS的底盤,ABS系統控制器型號及生產廠:ABS-E 4S/4M,生產廠家為威伯科汽車控制系統(中國)有限公司.

【性能】

垂直吸程≧7米，灑水寬度≧14-16米，射程≧28-30米。前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝可360度旋轉綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節），配消防接口，可接消防水帶用于應急消防，自流閥，濾網，帶自吸自排功能，音樂喇叭，視水管。

【注意事項】

1、當灑水車?yán)�用河溝、池塘作為水源時，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，吸水管端部一般設有過濾裝置，吸水時嚴禁將過濾裝置拆下。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。不同灑水車的水泵對水源的要求是有區別的，清水泵要求水中不能有雜質，濁水泵則要求水中不能有石塊和過多的泥沙。

2、離心式水泵每次吸水前，必須向水泵內加入一定量的引水，加完后必須關閉加水口。自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。

3、吸水時進水管系統必須保持一定的真空度，才能將水吸入箱內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。

4、灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行。

5、冬季來臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束后，就立即將水泵及水管內的水排空，以防后患。

6、灑水車前噴頭位置較低，靠近地面，噴灑壓力較大，可用于沖洗路面；后噴頭位置較高（灑水車后噴頭一般左右各安裝一個），灑水面較寬，可用于公路施工灑水，使用后噴頭時，應將前噴管關閉；使用可調噴頭灑水時，灑水寬度可根據需要調整。灑水寬度越寬，中間重疊量越少，灑水密度越均勻。

7、在使用過程中要定期潤滑傳動總成各潤滑點，經常緊固聯結點，以保證正常使用。

8、灑水車貯水箱設有排污管，該管的進口為水箱的最低點。經過一段時間的使用，應定期打開排污管開關，將罐內積存的雜物排除，直到水變清為止

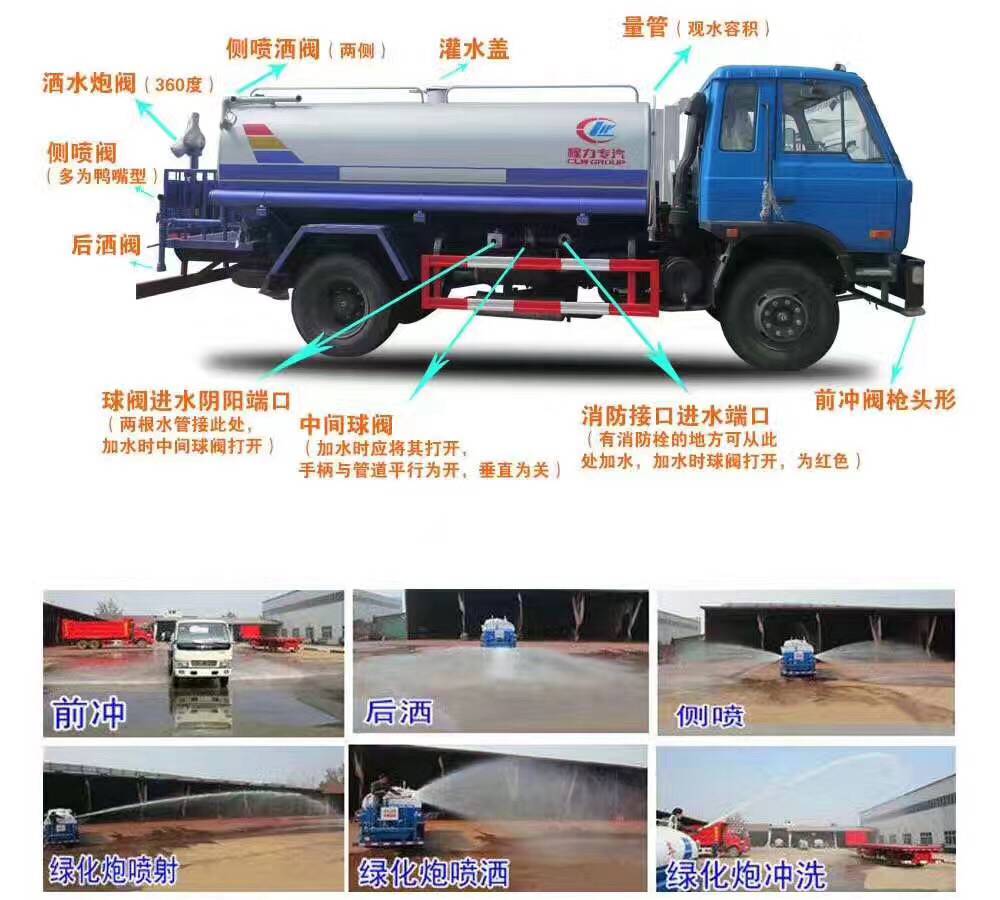

灑水車各部件功能：

附件展示：

灑水車常規作業圖：
