| 基本參數： | 容積[1.5方水+4方塵] 噸位[5] | 排放標準： | 國六 |

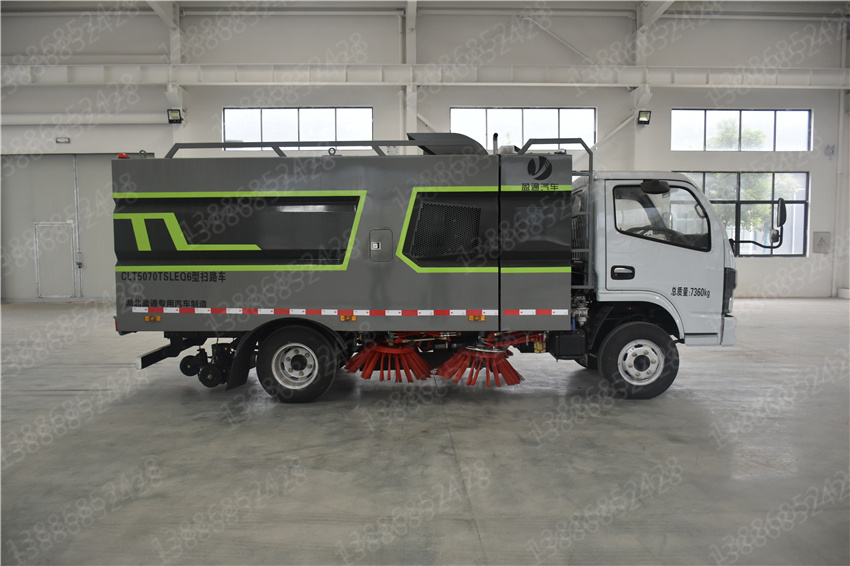

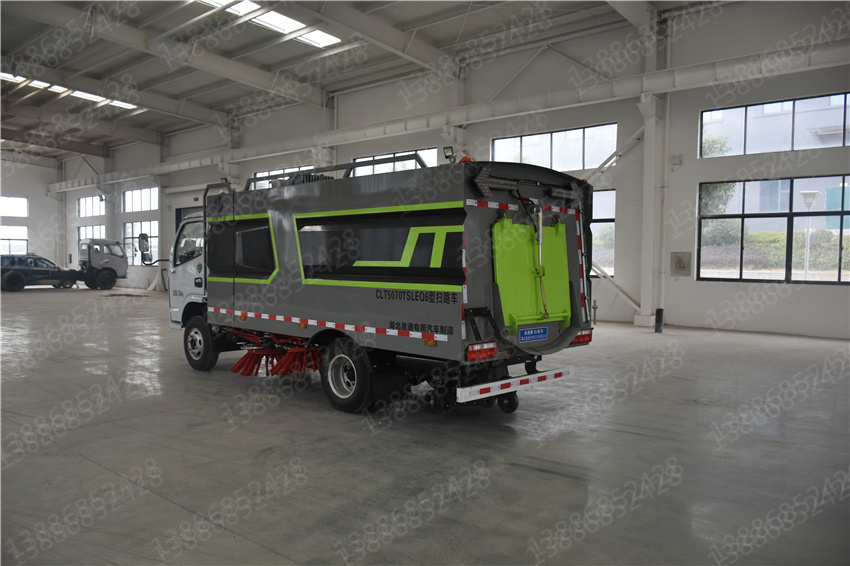

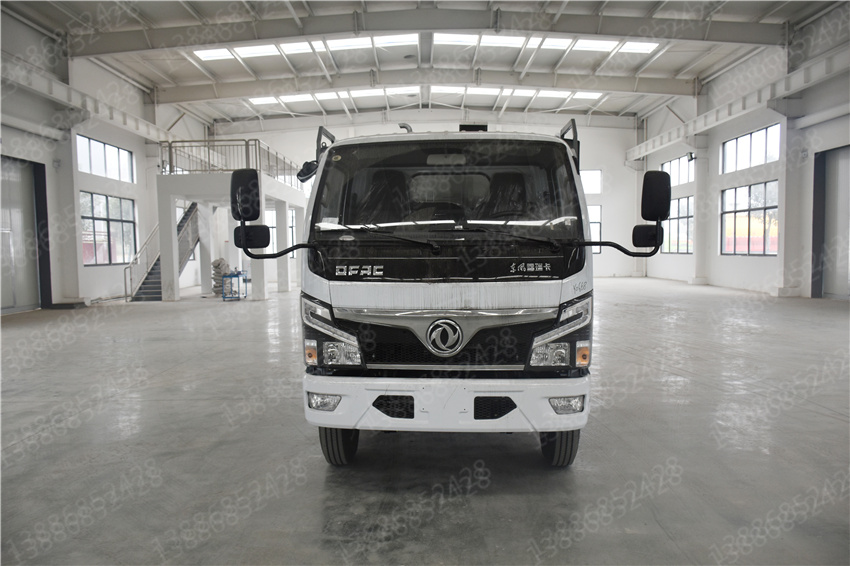

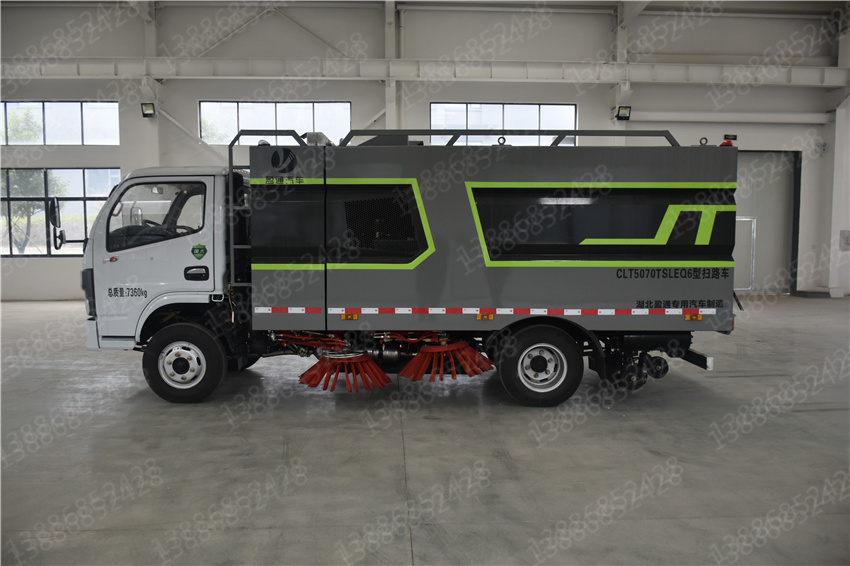

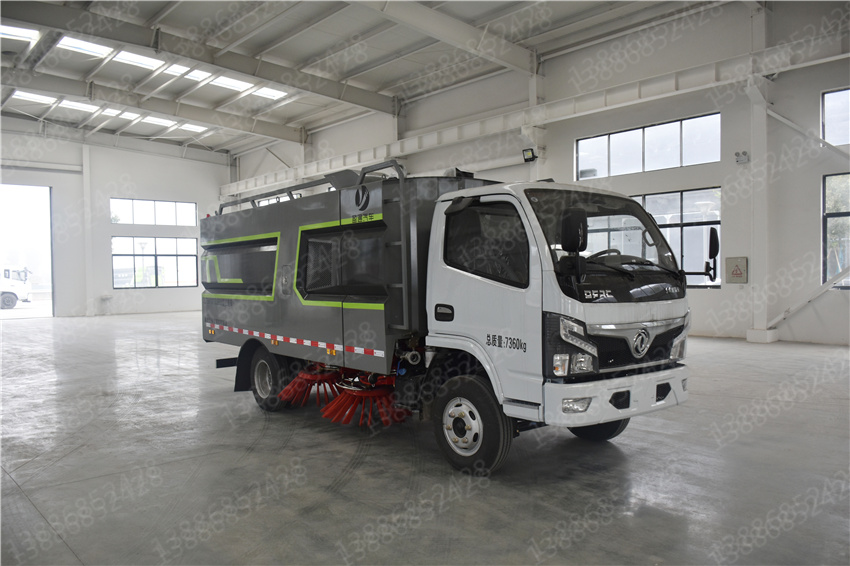

縱昂牌CLT5070TSLEQ6型掃路車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
348 |
|
產品名稱 |
CLT5070TSLEQ6型掃路車 |
產品號 |
ARH076YL03K |
|
總質量(Kg) |
7360 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1930,1865 |
外形尺寸 |
6200×2100×2650 |
|
整備質量(Kg) |
5300 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
27/12 |
前懸/后懸 |
1055/1837 |
|
軸數 |
2 |
軸距 |
2700,2950,3308 |
|
軸荷(Kg) |
2640/4720 |
最高車速(Km/h) |
110 |
|
其它 |
東風掃路車,福瑞卡掃路車,國六掃路車,掃路車價格，掃路車廠家 ，掃路車報價，馬路清掃車，該車主要作用于路面的清掃作業;專用裝置為清掃裝置、垃圾箱。ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司;側防護裝置為專用裝置代替,后防護材料均為:Q235碳鋼,連接方式為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:370.隨底盤選裝駕駛室。選裝燃油箱,電瓶,尿素罐,儲氣筒左右安裝位置。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1075SJ3CDF |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
5100,5435,5870,5939, 5845×1910,1940, 2090×2120,2200, 2220,2250 |
輪胎數 |
6 |
|
接近角/離去角(°) |
27.7/15 |
輪胎規格 |
7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
|
鋼板彈簧片數 |
6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 |
前輪距 |
1525,1519,1503,1613 |
|
燃料種類 |
柴油 |
后輪距 |
1498,1516,1586, 1670,1650,1800 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 |
東風朝陽朝柴動力有限公司 中國第一汽車集團有限公司 東風朝陽朝柴動力有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 中國第一汽車集團有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 安徽全柴動力股份有限公司 |
3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 |
95 81 105 93 96 90 95 103 93 85 120 105 100 |
功能演示及細節描述
|
|
掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收 和運輸為一體的新型 高效清掃設備，可廣泛適用于城市街 道，市政廣場以及機場道面、城市住宅區、公 園等道路清 掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上 的空氣介質進 行除塵凈化，保證了道路的干凈整齊，防止 塵土飛揚，維持了路面的良好工作狀況，減少和預防了交 通事故的發生以及進一步延長了路面的使用壽命，既能省
時省力又能高效。水箱容積1.5立方，垃圾箱容積4立方。 |
|
掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用 來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中 掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。
|
|
|
后置吸嘴，3 個高度可調的吸嘴輪，能保證吸嘴與路面間合 理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上 方設有噴水管、起到二次降塵的作用 |
|
|
路況灰塵較大，為抑制揚塵，車輛可選裝前、后噴霧，在 節約水的同時消除二次污染及美化路面的效果。
|
|
|
東風輕型65KW副發動機和風機是清掃車的兩大核心部件、 副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體 內部存放，從而實現路面清潔作業。
|
|
|
副發動機和風機是清掃車的兩大核心部件、副發動機為 風機運轉提供動力、使得路面垃圾被吸入箱體內部存放， 從而實現路面清潔作業。
|
|
|
擺線馬達采用三洋馬達，能帶動掃刷高速旋轉，性能穩定， 使用壽 命長，故障率低。
|
|
|
北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。
|
|
|
海普瑞斯電磁閥組是車輛液壓系統的核心部件，** 整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤 升降、垃圾箱舉升、后門開閉等一系列機械操作，隨 車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物 進入盒內。
|
|
|
自動離合器驅動風機，減少風機啟動和停止時對發動 機的沖擊。在使用過程中 具有高度耐磨、使用壽命長 低噪音、低 油耗量和節省成本的優點。
|
|
|
**開關采用德國西門子電控開關，集成疊加設計， 駕駛室電液集中**，方便操作。
|
主要技術參數
|
整車 |
車型 |
掃路車 |
|
排放標準 |
國六尾氣排放 | |
|
外形尺寸 |
6190*1990*2590 |
|
| 總質量 |
7360 |
|
|
整備質量 |
5250 |
|
|
底盤發動機 |
品牌 |
東風 |
|
型號 |
EQ1075SJ3CDF |
|
|
駕駛室 |
福瑞卡/多利卡 |
|
|
軸距 |
3308 |
|
|
輪胎 |
7.00R16 |
|
|
清掃功能 |
副發動機 |
東風輕型65kw |
|
水箱/垃圾箱容積（m³） |
1.5/4 |
|
|
清掃寬度 |
2.5-2.8 |
|
|
作業速度（km/h） |
5-20 |
|
|
清掃效率 |
≥98% |
|
|
作業能力（㎡/h） |
56000 |
|
|
垃圾箱**舉升角度/時間（°/s） |
45/30 |
|
|
后蓋**舉升角度/時間（°/s） |
90/10 |
|
|
|
掃刷損耗更換周期 |
300h |
|
|
主副發動機保養周期 |
3個月或2000km |
|
|
車輛作業油耗 |
30-40L/100KM |
注：此參數為廠家標配，實際參數根據客戶需求有所不同
三、隨車配件
|
風機皮帶 |
垃圾箱手動舉升搖桿
|
|
后門、風機密封條 |
吸盤口密封圈
|
|
消防水帶
|
掃盤掃刷
|
